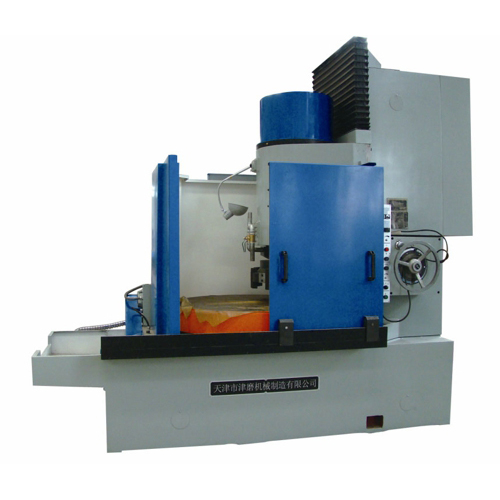

M74140k型立轴圆台平面磨床

M74140k立轴圆台平面磨床是采用圆形工作台承载工件或工装旋转，砂轮端面磨削工件平面形式一种平面磨床。工作台可采用电磁吸盘或花盘；立柱与床身采用三点调整机构联结，便于将工件平面磨成中凹或中凸形状；磨头主轴采用装入式大功率电机驱动，切削能力强；砂轮可采用筒形或多块砂瓦圆周均布组合式结构。本机床适用于大批量盘类工件平面磨削加工。金属行业如：轴承，盘类刀具，圆锯片，汽车发动机连杆，离合器摩擦片，液压件，泵阀门，磁性材料等；非金属行业如：耐火材料，陶瓷，玻璃，石英，大理石，碳纤维等。

M74100K、M74125K、M74125KH主要规格参数(Main Specifications)

项目	List	单位(Unit)	M74140K
工作台直径	Diameter of Worktable	mm	Φ1400
磨削范围（径×高）	Grinding Range of Work Pieces(D×H)	mm	Φ1400×350
工作台转速（无级）	Rotational Speed of Working Table（Stepless）	rpm	2～30
承载工件最大重量	Max. Weight of loaded work piece	kg	1500
磨头中心与工作台中心距离	The distance between Grinding Head Center and Table Center	mm	470
梯形砂砖尺寸 （短边×长边×厚×长）	Dimensions of Trapezoid Carborundum Brick （A×B×C×L）	mm	85×100×35×150
磨头主轴转速	Rotational Speed of Grinding Head Main Spindle	rpm	750
磨头垂直移动距离	Vertical Shifting Distance of Grinding Head	mm	380
磨头机动进给速度	Auto-Vertical Feed Speed of Grinding Head	mm／min	0.005～1
磨头快速升降速度	Rapid Up-and-Down Speed of the Grinding Head	mm／min	150
磨头电机功率	Power of the Grinding Head Motor	kw	55
机床总重量	Machine Weight	t	13
机床外形尺寸 （长×宽×高）	Overall Machine Dimensions （L×W×H）	mm	3510×1900×2450
加工表面与基面平行度	Power of the Grinding Head Motor	mm	0.015／1000
表面粗糙度	Roughness of Work Piece Surface	μm	Ra≤1.25
